PVC電動式蝶閥
產(chǎn)品中心
詳情頁| 產(chǎn)品名稱 | PVC電動式蝶閥 |
| 材料 | PVC/EPDM/FPM |
| 尺寸 | De63-De400mm |
| 顏色 | 深灰 |
| 連接 | 法蘭 |
| 壓力 | PN1.0/1.0mpa |
| 標準 | ISO 4422/ANSI/DIN/JIS/ASTM/CNS |
| 認證證書 | ISO9001, SGS, CE, NSF,ISO14001 |
(DIN/ASTM/JIS)VALVE

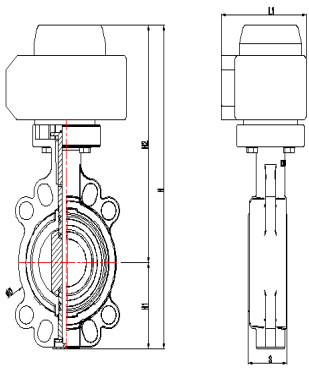

| Size DN（De） | Dimension（mm） |
Working Pressure (kg/C㎡) |
|||||
| D | H | H1 | H2 | S | L1 | ||
| 50(63) | 104.00 | 339.48 | 77.00 | 262.48 | 44.50 | 120.00 | 10 |
| 65(75) | 114.30 | 352.13 | 83.00 | 269.13 | 46.00 | 120.00 | 10 |
| 80(90) | 130.00 | 364.13 | 89.00 | 275.13 | 48.60 | 120.00 | 10 |
| 100(110) | 160.40 | 429.77 | 104.00 | 325.77 | 55.50 | 130.00 | 10 |
| 125(140) | 186.00 | 446.47 | 117.00 | 339.47 | 63.00 | 130.00 | 10 |
| 150(160) | 215.00 | 477.30 | 130.00 | 347.30 | 72.00 | 130.00 | 10 |
| 200(225) | 269.00 | 526.54 | 158.00 | 368.54 | 73.00 | 130.00 | 6 |
| 250(280) | 324.00 | 660.51 | 205.00 | 455.51 | 113.00 | 170.00 | 6 |
| 300(315) | 336.60 | 705.24 | 228.00 | 477.24 | 114.40 | 170.00 | 6 |
